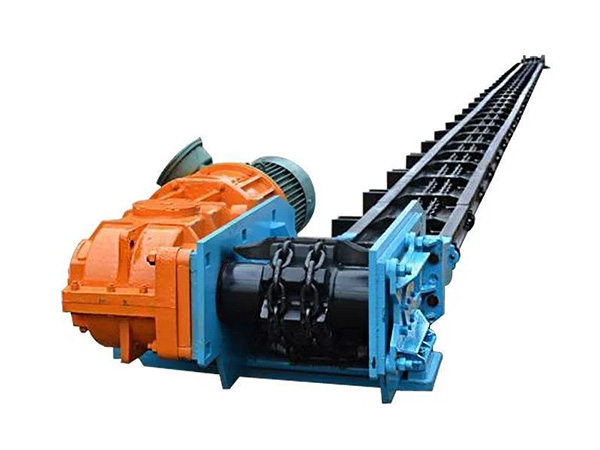

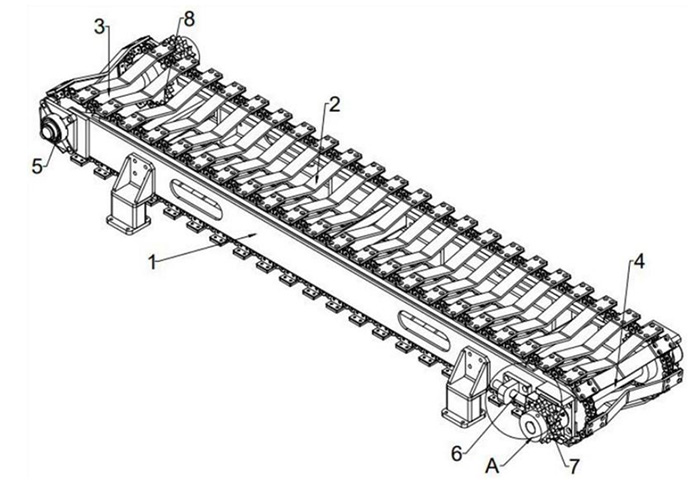

结构特点与工作原理

1. V型槽结构

   • 输送槽呈V型或U型，两侧挡板防止物料侧滑，适合大倾角输送（≤60°），节省空间布局。

2. 板链组件

   • 链条：采用重型板式链条（如DIN 8165标准），单链或双链设计，抗拉强度高，耐磨性好。

   • 链板：材质可选锰钢、不锈钢或耐磨合金，表面可加焊格栅或防滑纹，提升物料附着性。

3. 驱动系统

   • 电机+减速机驱动，配备液力耦合器或变频器，实现平稳启停和调速。

4. 支撑框架

   • 钢结构支架，可固定或移动式设计（如搭配轮胎或轨道），适应新疆矿山或露天场地的地形需求。




核心优势（针对新疆工况）

1. 抗风沙能力强

   • 全封闭或半封闭式V型槽设计，减少砂石、粉尘外溢，符合新疆环保要求。

2. 耐高低温

   • 链条与轴承采用耐低温润滑脂（-30℃至150℃），适应新疆冬季严寒与夏季高温。

3. 大倾角输送

   • 很大倾角可达60°，减少转运次数，适合新疆矿山陡坡或空间受限的场地。

4. 高承载能力

   • 单机长度可达200米，输送量范围广（50-2000吨/小时），满足煤矿、金矿等重载需求。

典型应用场景

新疆地区选型建议

1. 关键参数匹配

   • 输送量：根据小时处理量选择链板宽度（常见宽度400-1200mm）。

   • 倾角与提升高度：倾角越大，输送效率越低，需增加动力配置。

   • 物料特性：

     • 磨琢性强的矿石（如铁矿石）→选锰钢链板+加厚侧挡板；

     • 高温物料（如矿渣）→耐热钢链板+水冷或风冷系统。




2. 特殊环境配置

   • 防风沙：加装密封罩+除尘接口，链节处使用橡胶密封条。

   • 防冻：驱动装置配备电加热装置，避免低温启动卡滞。

   • 移动需求：选配履带式移动底盘，适应新疆矿区频繁转场。

3. 成本估算

   规格	参考价格	适用场景
   小型（500mm宽，50吨/小时）	8-15万元	砂石场、化工厂短距离输送
   中型（800mm宽，200吨/小时）	20-35万元	煤矿、金属矿中长距离输送
   大型（1200mm宽，500吨/小时）	50-80万元	大型露天矿高温重载输送

运维与故障处理

1. 日常维护

   • 润滑：链条每班加注高温润滑脂，轴承每月清洗换油。

   • 检查：定期紧固螺栓，检查链板磨损（新疆砂石磨琢性强，建议每3个月更换易损件）。

2. 常见故障与对策

   • 问题：链条跑偏
     原因：安装不平或物料分布不均
     对策：调整张紧装置，清理托辊积料。

   • 问题：链板断裂
     原因：超载或疲劳磨损
     对策：控制给料量，升级为合金钢链板。

   • 问题：电机过热
     原因：新疆夏季高温+连续作业
     对策：加装散热风扇，间歇停机降温。



如需进一步定制方案或获取新疆V型板链输送机技术图纸，请提供以下信息：

• 物料类型（如煤炭、矿石、化工品等）；

• 输送量（吨/小时）及输送距离；

• 环境温度（低温/高温）。
